TL;DR Dobór zaczyna się od sumy realnego poboru w watach (W), a nie od mocy pozornej w VA. Typowy zestaw serwer + 2 komputery + peryferia pobiera orientacyjnie 300–1000 W. Dla serwera rekomendowana jest topologia on-line (VFI, 0 ms, PF 1.0, czysta sinusoida) lub line-interactive z czystą sinusoidą. Stosuj zapas 20–30% i utrzymuj obciążenie na poziomie ≤70–80% mocy nominalnej UPS. Czas podtrzymania zależy od pojemności baterii (Ah), obciążenia i temperatury, a nie od samej mocy UPS. Dłuższy czas pracy uzyskuje się przez moduły bateryjne (EBM), a nie przez „mocniejszy” UPS.
Jaki zasilacz UPS do serwera i dwóch komputerów — od czego zacząć dobór
Dobór mocy UPS opiera się na jednej zasadzie: najpierw waty, potem woltoampery. Moc pozorna (VA) myli, ponieważ nie mówi, ile realnej energii pobiera sprzęt. UPS ma dwa niezależne limity — VA oraz W — i przekroczenie któregokolwiek z nich powoduje przeciążenie. Dlatego UPS dobiera się po rzeczywistym poborze w W, a nie po sumie VA z tabliczek.
Podstawowy wzór to:
W = VA × PF
gdzie PF (współczynnik mocy) dla komputerów i serwerów wynosi zwykle 0,6–0,9, a w wybranych zasilaczach on-line sięga 1,0. Oznacza to, że urządzenie o poborze 600 W przy PF 0,7 wymaga UPS o mocy co najmniej 857 VA, a nie 600 VA.
Do wyliczonej wartości dodaj zapas 20–30% i pilnuj, aby obciążenie nie przekraczało 70–80% mocy nominalnej. Zapas kompensuje chwilowe skoki poboru, starzenie się baterii i utrzymuje pracę UPS w optymalnym punkcie sprawności.
Dwa warunki są bezwzględne. Po pierwsze, zasilacze z aktywnym PFC (Active PFC) wymagają czystej sinusoidy na wyjściu — sinus aproksymowany może doprowadzić do wyłączenia sprzętu w momencie przełączenia na baterię. Po drugie, nie podłączaj do UPS drukarek laserowych: ich prąd skokowy przeciąża zasilacz.
Na co uważać: sinus aproksymowany sprawdza się przy prostych odbiorach, ale nie przy serwerach i pecetach z Active PFC. W tym zastosowaniu wybieraj wyłącznie czystą sinusoidę.
Warunki wejściowe — dla kogo jest ten poradnik
Metoda dotyczy małego biura z jednym serwerem i dwoma stanowiskami pracy. Zakłada, że pobór mocy ustalisz watomierzem (najdokładniej) lub odczytasz z tabliczek znamionowych urządzeń.
Metoda nie wystarczy, gdy potrzebna jest serwerownia z klimatyzacją, praca z agregatem prądotwórczym albo wymóg zerowego czasu przełączenia i stabilizacji częstotliwości. W takich przypadkach konieczna jest topologia VFI (on-line), a dobór powinien uwzględniać pełną infrastrukturę zasilania.
Krok 1 — Zmierz i zsumuj realny pobór mocy (W)
Podstawą doboru jest pomiar. Watomierz podłączony między gniazdem a listwą urządzeń pokazuje rzeczywisty pobór w W, uwzględniając PF. Odczyt z tabliczki znamionowej jest mniej dokładny, bo podaje maksymalne wartości, które w praktyce rzadko występują jednocześnie.
Poniższe wartości są orientacyjne i wymagają potwierdzenia pomiarem:
| Urządzenie | Typowy pobór (W) |
|---|---|
| Serwer biurowy (tower) | 150–400 |
| Serwer rack 1U/2U | wyższy niż tower przy tej samej klasie CPU, ze względu na gęstość mocy i wentylatory |
| Komputer PC | 100–250 |
| Monitor | 20–40 |
| Switch sieciowy | 10–30 |
| Router | 10–20 |
Serwery rack 1U/2U charakteryzują się wyższą gęstością mocy i intensywniejszym chłodzeniem, co przekłada się na wyższy pobór niż w konstrukcjach tower o zbliżonej specyfikacji.
Punkt kontrolny: zsumuj pobór dla trzech scenariuszy — 300 W, 600 W i 1000 W. To pozwoli Ci od razu ocenić, w której klasie mocy UPS się znajdujesz.
Objaw błędu: liczenie mocy z wartości zasilacza komputera (np. 500 W) zamiast z realnego poboru. Zasilacz 500 W rzadko pracuje z pełnym obciążeniem.
Krok 2 — Dodaj zapas i przelicz W na VA
Do sumy poboru dodaj 20–30% zapasu, a następnie przelicz waty na woltoampery:
VA = W / PF
Dla PF 0,6–0,9 (typowe dla PC i serwerów) oraz PF 1,0 (wybrane modele on-line) wynik różni się znacząco.
| Obciążenie (W) | Wymagane VA (PF 0,7) | Wymagane VA (PF 1,0) | Rekomendowana klasa UPS |
|---|---|---|---|
| 300 | ~429 | 300 | line-interactive z czystą sinusoidą |
| 600 | ~857 | 600 | line-interactive / on-line |
| 1000 | ~1429 | 1000 | on-line (VFI) |
Przykład krok po kroku dla 600 W: dodaj 25% zapasu → 750 W. Przy PF 0,7 wymagane VA to 750 / 0,7 ≈ 1071 VA. Wybierasz UPS o mocy nominalnej co najmniej 1100 VA, przy której obciążenie 750 W stanowi około 68% nominału.
Punkt kontrolny: sprawdź, czy obciążenie po dodaniu zapasu nie przekracza 70–80% mocy nominalnej UPS.
Objaw błędu: dobranie UPS „na styk”, czyli takiego, którego moc nominalna jest równa sumie poboru. Taki zasilacz pracuje na granicy przeciążenia i skraca żywotność baterii.
Krok 3 — Wybierz topologię (VFD / VI / VFI)
Topologia decyduje o tym, jak UPS reaguje na zanik i zniekształcenia napięcia.
| Cecha | VFD (off-line) | VI (line-interactive) | VFI (on-line) |
|---|---|---|---|
| Czas przełączania | 4–20 ms | 2–6 ms | 0 ms |
| Sprawność w pracy sieciowej | >99% | 95–98% | 92–96% |
| Stabilizacja napięcia | Nie | Tak (AVR) | Pełna |
| Stabilizacja częstotliwości | Nie | Nie | Tak |
| Filtrowanie harmonicznych (THD) | Nie | Częściowe | Pełne (THD <3%) |
| Zgodność z agregatem | Nie | Ograniczona | Tak |
| Zakres mocy | 300 VA – 2 kVA | 500 VA – 5 kVA | od 500 VA wzwyż |
| Poziom ceny | Niski | Średni | Wysoki |
Dla zestawu serwer + 2 komputery rekomendacja jest jednoznaczna: on-line (VFI, 0 ms, PF 1.0, czysta sinusoida) lub line-interactive z czystą sinusoidą. Topologia off-line sprawdza się wyłącznie jako rozwiązanie pomocnicze dla peryferii, nie dla serwera.
Przykładem rozwiązania on-line jest ORVALDI VT1K+ (1000 VA / 1000 W, PF 1.0, czas przełączania 0 ms, THD ≤2%, 4 gniazda IEC C13). W klasie line-interactive z czystą sinusoidą mieści się ORVALDI V1100+ (1100 VA / 990 W). Oba modele dostępne są w ofercie ups-zasilacze.pl.
 ORVALDI VT1K+ on-line (1000VA/1000W) UPS on-line z podwójną konwersją, czystą sinusoidą, PF 1.0 i czasem przełączenia 0 ms – ochroni serwer i komputery z aktywnym PFC. 1 440,00 zł • Zobacz produkt → |
Czy UPS online jest głośniejszy? Praca on-line oznacza ciągłą podwójną konwersję, więc wentylatory pracują stale. W małym biurze warto zaplanować lokalizację z dala od stanowisk pracy.
Którą topologię wybrać do agregatu? Tylko VFI współpracuje z agregatem w sposób bezpieczny dla sprzętu.
Krok 4 — Oszacuj czas podtrzymania i dobierz pojemność baterii
Czas podtrzymania zależy od trzech zmiennych: pojemności baterii (Ah), obciążenia (W) i temperatury pracy. Wzór szacunkowy:
czas ≈ (pojemność Ah × napięcie × sprawność) / obciążenie W
Przykład: bateria 10 Ah × 12 V × 0,9 / 300 W ≈ 21 minut teoretycznie, w praktyce około 15 minut.
| Obciążenie | Pojemność baterii | Orientacyjny czas podtrzymania |
|---|---|---|
| 300 W | 7–9 Ah (standard wewnętrzny) | kilka–kilkanaście minut |
| 600 W | 9–18 Ah | krótszy niż przy 300 W przy tej samej pojemności |
| 1000 W | 18 Ah+ lub EBM | wymaga modułu bateryjnego |
Powyższe wartości są szacunkowe. Wiążące są krzywe rozładowania producenta przy identycznym obciążeniu — nie deklaruj czasu podtrzymania bez danych baterii.
Punkt kontrolny: porównuj modele przy identycznym obciążeniu w W, nie po samej wartości VA.
Objaw błędu: porównywanie samych VA bez uwzględnienia pojemności baterii i PF.
Dłuższy czas pracy uzyskuje się przez moduły bateryjne (EBM). Modele ORVALDI LT-1100 (825 W) i ORVALDI LT-2000 (1500 W) są przystosowane do pracy z zewnętrznymi bateriami, co pozwala skalować czas podtrzymania niezależnie od mocy samego UPS.
 ORVALDI VT2K+ on-line (2000VA/2000W) Mocniejszy UPS on-line 2000 W z czystą sinusoidą i 8 gniazdami IEC C13 – zapas mocy dla serwera i dwóch komputerów w biurze. 2 580,00 zł • Zobacz produkt → |
Krok 5 — Zaplanuj montaż, chłodzenie i monitoring
Baterie to najsłabsze ogniwo instalacji. Optymalna temperatura pracy to 20–25°C. Każde 8–10°C powyżej 25°C skraca żywotność baterii o około 50%. Pojemność dostępna również zależy od temperatury: 25°C = 100%, 10°C ≈ 80–90%, 0°C ≈ 60–80%.
Zadbaj o wentylację szafy lub pomieszczenia. UPS nie powinien pracować w zamkniętej, nagrzewającej się przestrzeni.
Monitoring to warunek bezpiecznego zamknięcia systemu. Podstawowe połączenie USB pozwala na powiadomienie i zamknięcie systemu. Rozszerzenie do SNMP umożliwia zdalny monitoring i automatyczne zamykanie maszyn wirtualnych (Hyper-V, ESXi, vSphere).
Chroń także linie transmisji danych. Przepięcia mogą wnikać przez kabel LAN lub telefoniczny, dlatego warto zabezpieczyć te linie.
W specyfikacji zakupowej przywołaj normy: PN-EN IEC 62040-1 (bezpieczeństwo), PN-EN IEC 62040-2 (kompatybilność elektromagnetyczna) oraz PN-EN IEC 62040-3 (parametry pracy i klasyfikacja).
Checklista przed zakupem:
- Zmierzony realny pobór w W dla całego zestawu.
- Dodany zapas 20–30%.
- Przeliczenie W na VA z uwzględnieniem PF.
- Obciążenie ≤70–80% mocy nominalnej.
- Czysta sinusoida na wyjściu.
- Topologia dopasowana do serwera (VI lub VFI).
- Pojemność baterii i możliwość rozbudowy o EBM.
- Wentylowane miejsce o temperaturze 20–25°C.
- Monitoring USB lub SNMP.
- Normy PN-EN IEC 62040-1/-2/-3 w specyfikacji.
Najczęstsze błędy i jak je naprawić
| Błąd | Skutek | Naprawa |
|---|---|---|
| Dobór po VA bez PF | Zbyt mały UPS, przeciążenie | Przelicz VA = W / PF |
| Brak zapasu 20–30% | Praca na granicy nominału | Dodaj zapas i sprawdź obciążenie |
| Sinus aproksymowany przy Active PFC | Wyłączenie sprzętu przy przełączeniu | Wybierz czystą sinusoidę |
| Podłączenie drukarki laserowej | Przeciążenie prądem skokowym | Podłącz drukarkę poza UPS |
| Brak pomiaru poboru | Błędna moc nominalna | Zmierz watomierzem |
| Oczekiwanie długiego czasu od „mocniejszego” UPS | Krótki czas mimo wyższej mocy | Zastosuj moduł bateryjny (EBM) |
| Zaniedbanie temperatury | Skrócona żywotność baterii | Zapewnij 20–25°C i wentylację |
Co dalej — rozbudowa, wymiana baterii i praca z agregatem
Pierwszym krokiem rozbudowy jest dodanie modułu bateryjnego (EBM), który wydłuża czas podtrzymania bez wymiany UPS. Drugim — zaplanowanie wymiany baterii: akumulatory VRLA pracują zwykle 3–5 lat, ogniwa Li-Ion 8–10 lat. Modele z funkcją hot-swap pozwalają wymienić baterie bez wyłączania odbiorów.
Praca z agregatem wymaga topologii VFI. UPS on-line toleruje odchylenia częstotliwości rzędu ±2 Hz, natomiast agregaty z prostymi regulatorami mogą dryfować w zakresie 3–5 Hz (wartość przybliżona). Z tego powodu zaleca się przewymiarowanie agregatu na poziomie 1,5–2× kVA UPS (wartość przybliżona).
Drzewko decyzji: kiedy VI, a kiedy VFI
- Wybierz VI (line-interactive z czystą sinusoidą), gdy: jedno biuro, brak agregatu, brak wymogu zerowego czasu przełączenia, budżet umiarkowany.
- Wybierz VFI (on-line), gdy: praca z agregatem, wymóg 0 ms i stabilizacji częstotliwości, krytyczny serwer, rozbudowa do serwerowni.
Dla większej infrastruktury, np. szafy rack z wieloma serwerami, właściwym kierunkiem jest rozwiązanie rackowe lub modułowe. Przykładem jest ORVALDI VR10K (10 kVA / 10 kW), dostępny w ofercie ups-zasilacze.pl.

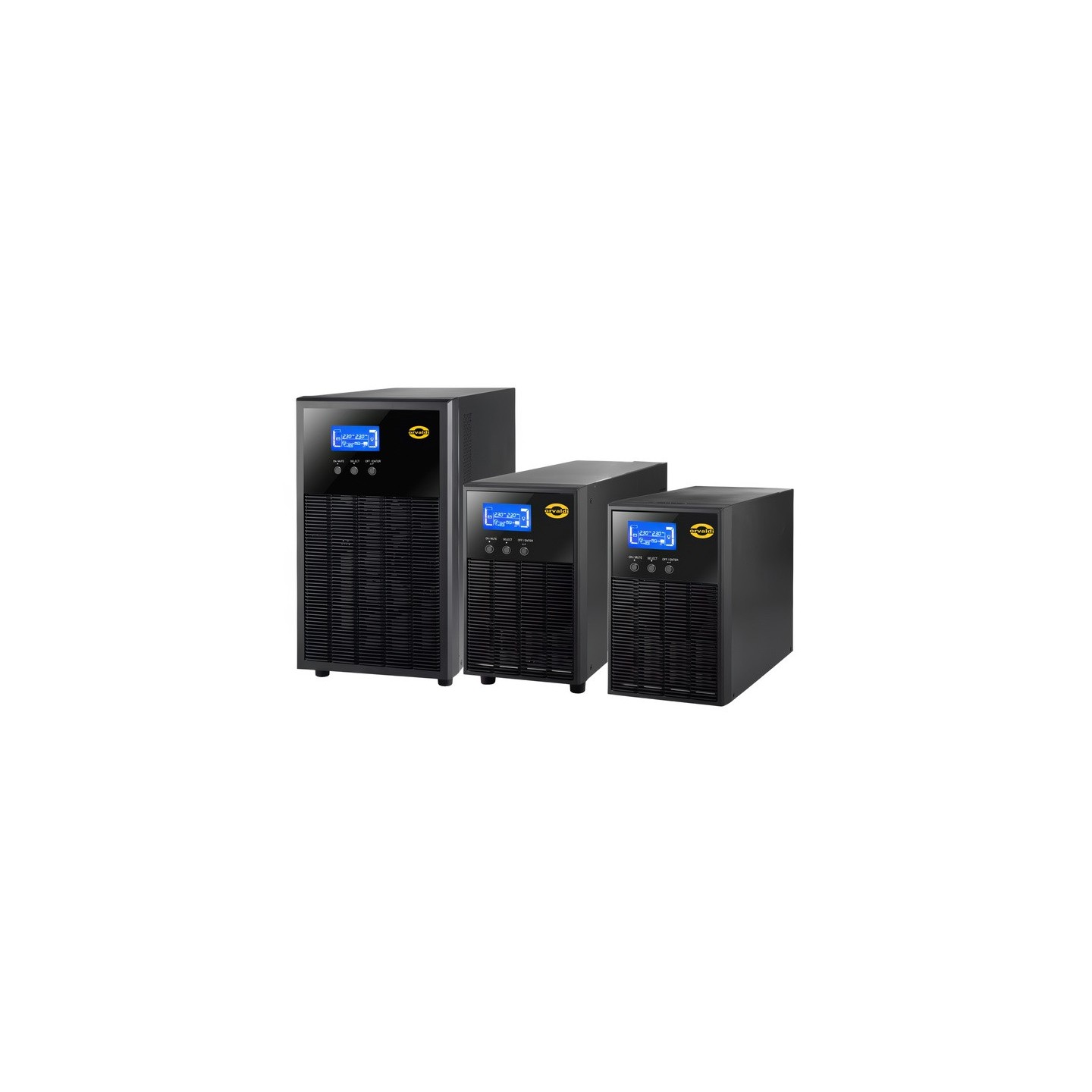

 ORVALDI VT3K+ on-line (3000VA/3000W) UPS on-line 3000 W z czystą sinusoidą, gniazdem IEC C19 16A i portami USB/RS232 – dla większej serwerowni i dłuższego podtrzymania. 3 140,00 zł • Zobacz produkt → |
FAQ — Ludzie też pytają
Ile watów pobiera serwer? Serwer biurowy w konstrukcji tower pobiera orientacyjnie 150–400 W. Serwery rack 1U/2U przy zbliżonej specyfikacji pobierają więcej ze względu na gęstość mocy i intensywniejsze chłodzenie. Wartość potwierdź pomiarem.
Jak długo UPS podtrzyma serwer? Czas zależy od pojemności baterii (Ah), obciążenia w W i temperatury. Przy obciążeniu 300 W i baterii 10 Ah (12 V) szacunkowo około 15 minut w praktyce. Wiążące są krzywe producenta.
Czy UPS online jest głośniejszy? Tak, praca on-line oznacza ciągłą podwójną konwersję i stałą pracę wentylatorów. Warto zaplanować lokalizację z dala od stanowisk pracy.
Czy UPS line-interactive wystarczy do serwera? Tak, jeśli ma czystą sinusoidę i odpowiedni zapas mocy. Gdy wymagany jest zerowy czas przełączenia lub praca z agregatem, konieczna jest topologia on-line (VFI).
Mini-słownik pojęć
- VFD (off-line) — najprostsza topologia, przełącza na baterię po wykryciu zaniku napięcia.
- VI (line-interactive) — z automatyczną regulacją napięcia (AVR), przełączenie w kilka milisekund.
- VFI (on-line) — podwójna konwersja, zerowy czas przełączenia, pełna stabilizacja napięcia i częstotliwości.
- PF (współczynnik mocy) — stosunek W do VA, dla PC i serwerów zwykle 0,6–0,9.
- AVR — automatyczna regulacja napięcia bez przechodzenia na baterię.
- EBM — zewnętrzny moduł bateryjny wydłużający czas podtrzymania.
- THD — współczynnik zniekształceń harmonicznych napięcia wyjściowego.
